Un minuto para comprender la aplicación de dispositivos de conmutación automática de doble potencia en aparamenta de baja tensión
ZHONGFEIYA TECH, como fabricante que se especializa en la producción de armarios de distribución de alta y baja tensión, a menudo utiliza dispositivos de conmutación de potencia dual cuando produce armarios de distribución de baja tensión. Así que introduzcamos brevemente la aplicación de los dispositivos de conmutación de potencia dual. Echemos un vistazo breve a cómo utilizar los relés. El contactor realiza una conmutación automática. La aplicación de la conmutación de potencia dual es muy amplia. Echemos un breve vistazo a&sobre cómo utilizar relés y contactores para realizar la conmutación automática.
La bobina de la fuente de alimentación de reserva va al punto normalmente cerrado del contactor principal, y el contactor de alimentación principal tira del circuito principal para conducir. La fuente de alimentación principal se corta y la fuente de alimentación de respaldo se conduce a través del punto normalmente cerrado del contactor principal. Si la fuente de alimentación principal vuelve a la normalidad, la fuente de alimentación de respaldo se desconecta.
Por supuesto, también se puede realizar mediante el enclavamiento del contactor, que es un poco más problemático, y ¿qué se debe hacer cuando la fuente de alimentación principal y la fuente de alimentación de respaldo tienen energía al mismo tiempo? Por lo tanto, es necesario conectarse al tipo de trabajo secuencial, no tiene por qué ser tan problemático y el método no es único.
La bobina del contactor de la fuente de alimentación principal utiliza el contacto normalmente abierto del relé, y la bobina del contactor de la fuente de alimentación de respaldo utiliza el contacto normalmente cerrado del relé.
Cuando el circuito principal tiene electricidad, el relé se cierra, el contacto normalmente abierto se cierra y el circuito principal se enciende. El contacto normalmente cerrado está desconectado y la fuente de alimentación de reserva no funciona. Cuando el circuito principal se desenergiza, el relé también se desenergiza. El contacto normalmente abierto vuelve al estado inicial desconectado y el circuito principal se desconecta. El contactor del circuito de reserva comienza a funcionar a través del contacto normalmente cerrado del relé.

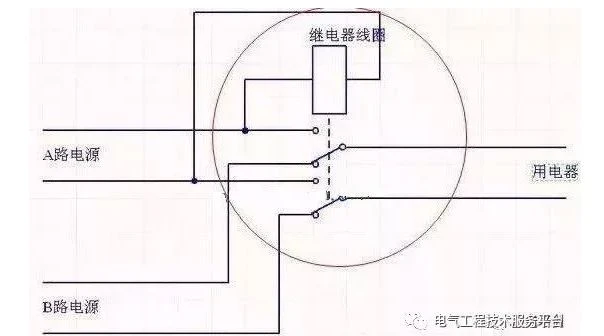

Esto es similar al anterior, excepto que este relé es un contacto de conmutación doble. Cuando está energizado, los dos conjuntos de contactos están cerrados. Los dos juegos de contactos se cierran cuando la energía está apagada. Se puede completar un componente eléctrico. Si el circuito A es una fuente de alimentación monofásica de 220 voltios, el voltaje de la bobina del relé también es de 220 voltios CA.
Este costo es un poco elevado y requiere trabajo manual. Si tiene una gran capacidad práctica, puede montar un circuito de control usted mismo.
Debe haber una pequeña diferencia de tiempo en la conversión de energía y es imposible lograr una conexión perfecta sin interrupciones en el medio.
La diferencia entre el interruptor de alimentación dual de PC y CB:
El interruptor de alimentación dual se divide en nivel de PC y nivel de CB, y la estructura de los dos es aproximadamente la misma. El nivel de la PC está aislado, como un interruptor de cuchilla de doble tiro, además de un mecanismo operativo.
El nivel CB es un tipo de protección de interruptor automático, que consta de dos interruptores automáticos más un mecanismo de operación, con protección contra sobrecargas y cortocircuitos, al igual que la protección de interruptor automático. Los usuarios deben considerar los siguientes aspectos al elegir.
(1) Considere desde la perspectiva de la confiabilidad.
El nivel de PC es más confiable que el nivel CB. El nivel de PC usa un bloqueo de acción de conversión electrónico + mecánico, y el nivel CB usa un bloqueo de acción de conversión electrónica. Por lo tanto, en algunos lugares de trabajo con altos requisitos de seguridad, se recomienda elegir productos a nivel de PC.
(2) Considérelo desde la perspectiva del tiempo de conmutación.
El tiempo de conmutación de los dos productos es diferente. Los productos a nivel de PC se utilizan comúnmente en motores con engranajes porque la velocidad del motor es alta (16-22r / min). Después de que el circuito se rompe, el mecanismo de acción del interruptor debe activarse después de que la velocidad del motor se desacelere hasta cierto punto. Encendido, el tiempo de acción es relativamente lento, aunque el tiempo de conmutación es lento, pero como producto mecánico, se considera más desde la perspectiva de la durabilidad.
Los productos de nivel CB se utilizan a menudo en edificios residenciales, y la fuente de alimentación defectuosa es fácil de desconectar y el tiempo de conmutación es rápido.
(3) El interruptor de alimentación dual a nivel de PC no tiene función de protección contra cortocircuitos. Se debe considerar si el usuario agrega un disyuntor adicional de acuerdo con si el sistema de circuito lo necesita.
La función del interruptor de alimentación dual es realizar la conversión de fuentes de alimentación duales, y la función de protección contra cortocircuitos no afectará su funcionamiento. Mucha gente piensa que la función de cortocircuito se usa para proteger el interruptor, lo cual es un malentendido y un malentendido.
(4) La instalación de interruptores aislantes ocupará espacio, aumentará los costos y reducirá la confiabilidad. Se recomienda controlar el número de interruptores de aislamiento en los sistemas eléctricos industriales. No es necesario instalar interruptores de aislamiento en pisos residenciales.
El uso del método de conmutación correcto puede reducir en gran medida los costos del equipo. Especialmente en proyectos de tratamiento de aguas residuales, el gabinete de interruptores de potencia dual es un conjunto completo indispensable de equipo eléctrico.
Si aún no sabe mucho sobre los dispositivos de conmutación de potencia dual, puede comunicarse con ZHONGFEIYA TECH, un experto técnico de 30 años responderá por usted.
